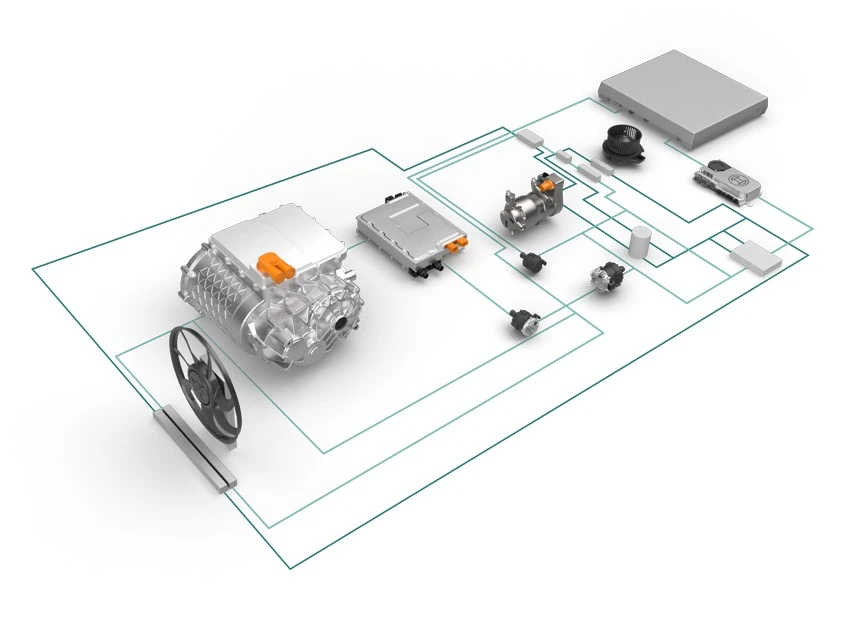

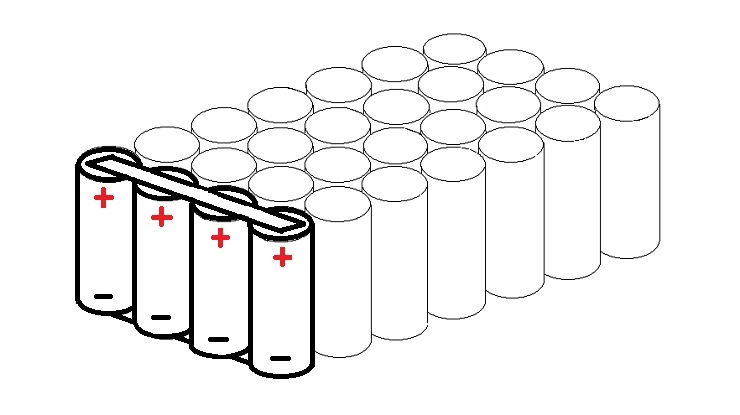

При проектировании аккумуляторных батарей выбор между последовательностью и параллельностью может оказать существенное влияние на производительность, безопасность и долговечность батареи. Проектирование аккумуляторной батареи является сложным и деликатным, требующим глубокого понимания некоторых ключевых технических вопросов. В этой статье технические проблемы при проектировании последовательной и параллельной батареи обсуждаются с десяти аспектов, таких как согласованность батареи, выравнивание напряжения и тока и проектирование системы терморегулирования.
1. Аккумулятор нестабилен.
Под однородностью батареи понимается схожесть каждого блока батареи с точки зрения емкости, напряжения, внутреннего сопротивления, кривой разряда и т. д. Различия в производительности батареи могут вызывать проблемы в последовательных или параллельных аккумуляторных батареях. Например, в последовательной конфигурации общая производительность аккумуляторной батареи зависит от худшей ячейки; в параллельной конфигурации различия в производительности могут привести к неравномерному распределению тока, что влияет на срок службы и эффективность всего комплекта батарей.
Проблема:В последовательной конфигурации, если одна батарея разряжена, весь аккумуляторный блок не сможет полностью разрядиться, что приведет к потере энергии и снижению эффективности; в параллельной конфигурации токовая нагрузка разных батарей различна, что легко может вызвать локальный перегрев и ухудшение производительности батарей.
Решение:
Проверка аккумулятора:В процессе производства высокоточное испытательное оборудование должно использоваться для строгого отбора каждой батареи, чтобы обеспечить высокую степень согласованности параметров, таких как емкость, напряжение и внутреннее сопротивление. Обычные методы отбора включают в себя тест OCV (напряжение разомкнутой цепи), тест внутреннего сопротивления и тест емкости. Эти тесты эффективно отсеивают некачественные батареи и позволяют избежать сборки несовместимых ячеек батареи.
Конструкция балансировочной цепи:Интегрируйте активные или пассивные схемы балансировки в систему управления аккумуляторными батареями (BMS). Схема активной балансировки может передавать электричество через коммутационную индуктивность или емкость для реализации перераспределения энергии в аккумуляторной батарее. Пассивная балансировка регулирует напряжение батареи, потребляя избыточную энергию. Активная балансировка сложна, но эффективна, подходит для аккумуляторных батарей большой емкости, а пассивная балансировка подходит для аккумуляторных батарей малого и среднего размера.
2. Баланс напряжения и тока
В последовательных батареях проблема выравнивания напряжения является ключом к обеспечению равномерной зарядки и разрядки каждой ячейки. Аккумуляторная батарея без схемы выравнивания напряжения будет перезаряжать или недозаряжать часть батареи, что повлияет на срок службы всей батареи. Параллельная батарея сталкивается с проблемой баланса тока, а разница внутреннего сопротивления приводит к неравномерному распределению тока, что легко может заставить некоторые батареи выдерживать большую токовую нагрузку.
Конкретные проблемы:Неравномерное напряжение последовательно соединенных аккумуляторных батарей может привести к перезарядке и повреждению некоторых аккумуляторных батарей или преждевременному истощению при разряде; неравномерный ток параллельно соединенных аккумуляторных батарей ускорит старение аккумуляторной батареи и сократит срок ее службы.
Решение:
Активная балансировочная схема:Благодаря комбинации индукторов, конденсаторов и микросхем управления, интеллектуальная передача мощности позволяет достичь эффективной балансировки напряжения. Этот метод может эффективно снизить внутреннее потребление батареи и повысить эффективность заряда и разряда всего аккумуляторного блока. Обычные методы балансировки включают балансировку летающей емкости и балансировку коммутационной индуктивности. Вам необходимо выбрать подходящее решение на основе сценария применения батареи.
Пассивная схема выравнивания:Через сопротивление потреблять избыточную мощность высоковольтной батареи. Этот метод прост, дешев, но имеет низкую эффективность и тепловыделение, подходит для сбалансированной обработки небольших аккумуляторных батарей. При проектировании следует обратить внимание на мощность и теплоотдачу резистора, чтобы предотвратить локальный перегрев во время процесса выравнивания.
3. Проектирование системы терморегулирования
Аккумулятор будет генерировать много тепла в работе, особенно когда большой разряд тока более очевиден. Если тепло не распределяется эффективно, температура аккумулятора будет постепенно расти, что приведет к снижению производительности аккумулятора, сокращению срока службы и даже риску теплового разгона.
Конкретные проблемы:Неравномерная температура может привести к перегреву некоторых аккумуляторных батарей, что приведет к увеличению внутреннего сопротивления, разложению электролита и другим проблемам, а также к возгоранию аккумуляторной батареи.
Решение:
Теплопроводные материалы и конструкция рассеивания тепла:В конструкцию аккумуляторной батареи можно добавить материалы с высокой теплопроводностью, такие как пластины для рассеивания тепла из алюминиевого сплава, термосиликоновые прокладки и т. д., которые могут быстро отводить тепло, вырабатываемое аккумуляторной батареей. Оптимизируйте каналы воздушного потока внутри аккумуляторной батареи, чтобы улучшить рассеивание тепла за счет естественной конвекции или принудительной конвекции вентилятора. Для приложений с высокой мощностью можно рассмотреть рассеивание тепла жидкостным охлаждением, а эффективность рассеивания тепла выше за счет поглощения тепла через циркулирующий охлаждающий агент.
Мониторинг температуры и активное охлаждение:Датчик температуры интегрирован в BMS для мониторинга температуры каждой ячейки в режиме реального времени. Если температура слишком высокая, система автоматически снижает нагрузку или корректирует схему рассеивания тепла. В то же время интеллектуальная система охлаждения может автоматически запускать вентилятор или систему жидкостного охлаждения в соответствии с температурным состоянием батареи, чтобы избежать выхода батареи из строя из-за перегрева.
4. Конструкция аккумуляторной батареи
Конструктивная конструкция аккумуляторной батареи должна не только обеспечивать стабильность работы аккумуляторной батареи, но и оптимизировать простоту электрического соединения, отвода тепла и обслуживания. Необоснованная структурная конструкция приведет к плохому контакту батареи, повреждению от вибрации и даже к короткому замыканию и другим проблемам.
Конкретные проблемы: Нерациональная конструкция может привести к ослаблению аккумулятора, его износу, увеличению внутреннего контактного сопротивления, что приведет к локальному нагреву и снижению производительности.
Решение:
Модульная конструкция:Модульная конструкция аккумуляторной батареи позволяет упаковывать и легко подключать отдельный аккумуляторный модуль, а поврежденный модуль можно быстро заменить, что повышает удобство обслуживания аккумуляторной батареи. Между модулями применяется конструкция сейсмостойкой структуры, чтобы уменьшить влияние внешней силы на аккумуляторный блок.
Защитные материалы и усовершенствование дизайна:Используйте амортизирующую пену, резиновые прокладки и другие материалы для обертывания модуля батареи, чтобы уменьшить внешние удары и толчки. Материалы корпуса должны быть огнестойкими, водонепроницаемыми, коррозионно-стойкими, высокопрочными материалами, такими как алюминиевый сплав, нержавеющая сталь или конструкционные пластики, а вентиляционные отверстия и радиаторы должны быть спроектированы для оптимизации терморегулирования.

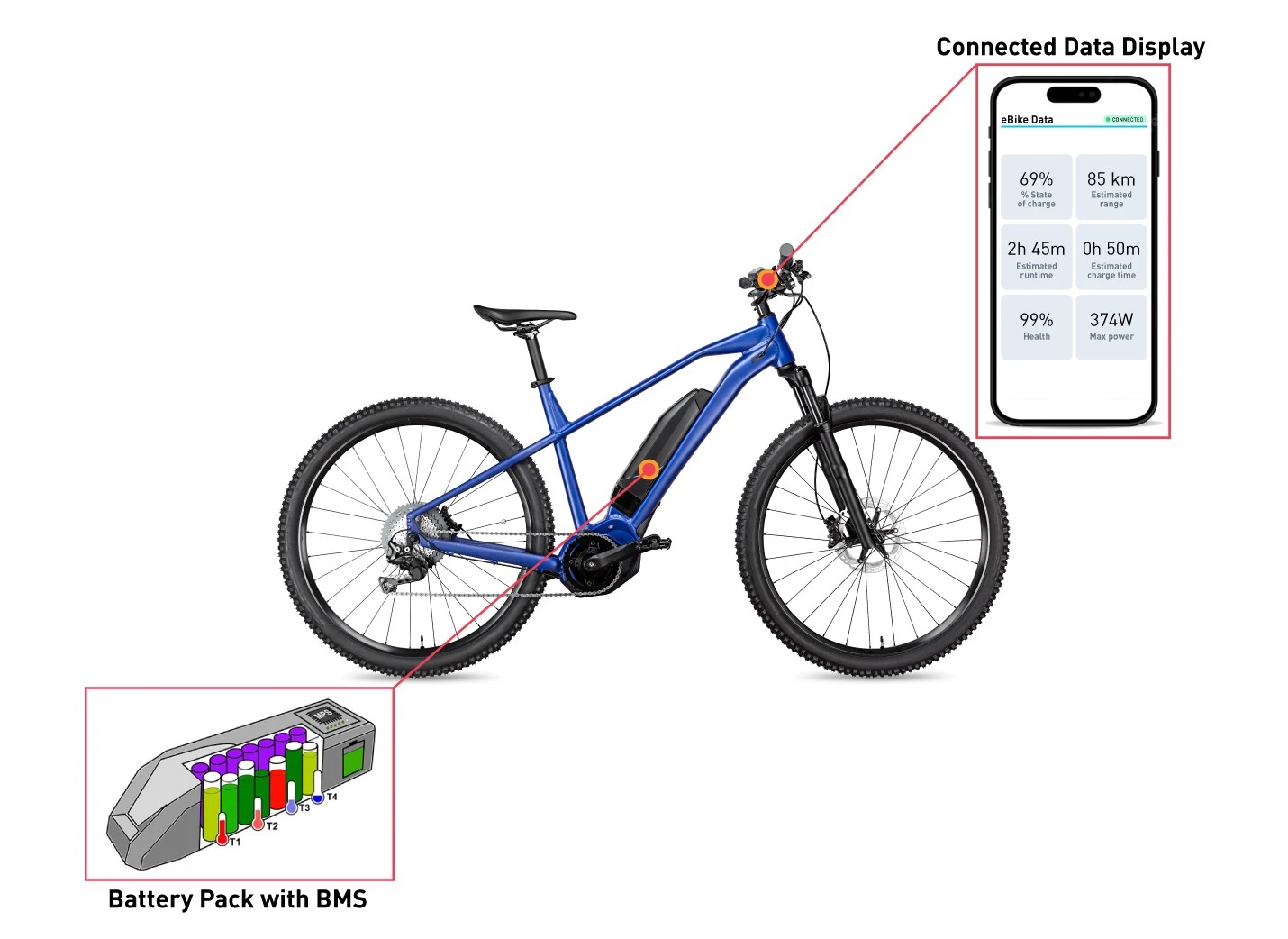

5. Система управления аккумуляторными батареями (BMS)
BMS (система управления аккумуляторными батареями) — это центр управления аккумуляторной батареей, который отвечает за мониторинг и управление параметрами мощности, напряжения, тока и температуры батареи в режиме реального времени. Функции BMS включают балансировку батареи, диагностику неисправностей, управление зарядом и разрядом и т. д. Ее производительность определяет общую безопасность и эффективность аккумуляторной батареи.
Конкретные проблемы: Если система BMS спроектирована неправильно, ненормальное состояние может быть не обнаружено вовремя, что приведет к таким проблемам, как перезарядка, переразрядка или перегрев аккумуляторной батареи.
Решение:
Высокоточные датчики мониторинга: высокоточные датчики напряжения, тока и температуры встроены в BMS, что позволяет точно определять параметры состояния батареи и передавать их в блок управления BMS в режиме реального времени. Блок управления анализирует поведение зарядки и разрядки батареи и регулирует баланс с помощью встроенных алгоритмов для обеспечения безопасности системы.
Интеллектуальные алгоритмы и анализ данных: передовые алгоритмы управления аккумулятором, такие как нейронные сети, машинное обучение и другие технологии, используются для анализа данных об использовании аккумулятора с целью прогнозирования состояния и оставшегося срока службы аккумулятора. На основе результатов анализа алгоритма BMS активно оптимизирует стратегию зарядки и разрядки, чтобы максимально продлить срок службы аккумулятора.
6. Проектирование схемы защиты аккумуляторной батареи
Схема защиты батареи является важной мерой безопасности для предотвращения перенапряжения, пониженного напряжения, короткого замыкания и перегрузки по току аккумуляторной батареи. Если аккумуляторная батарея не имеет подходящей схемы защиты, в экстремальных случаях легко создать опасность, а в серьезных случаях это может привести к пожару или взрыву.
Конкретные проблемы: Отсутствие или плохая конструкция защитной схемы может привести к повреждению аккумулятора во время зарядки и разрядки или к неспособности отключить ток при коротком замыкании.
Решение:
Механизм множественной защиты: проектирование и интеграция множественных схем защиты, включая защиту от перенапряжения, защиту от пониженного напряжения, защиту от перегрузки по току, защиту от короткого замыкания и т. д. Каждая схема защиты разработана для работы независимо от BMS, гарантируя защиту батареи в случае отказа главного устройства. Например, защита от перегрузки по току может быть разработана с помощью комбинации трубки MOS и быстрого предохранителя для достижения функции мгновенного отключения питания.
Двусторонняя защита и изоляция: Двусторонняя схема защиты может одновременно контролировать процесс зарядки и разрядки аккумулятора, чтобы предотвратить воздействие на аккумулятор аномалий на зарядном устройстве и на стороне нагрузки. Изоляционная схема между аккумуляторными батареями разработана для предотвращения обратного тока между ячейками аккумулятора и повышения общей электробезопасности.
7. Эффективность и потери энергии
Потери энергии в последовательно-параллельной конструкции батареи в основном происходят из-за внутреннего сопротивления, сопротивления разъема и энергопотребления BMS и защитной цепи. При работе с высоким током эти потери будут еще больше увеличиваться, напрямую снижая общую эффективность и выносливость аккумуляторной батареи.
Конкретные проблемы: Низкая эффективность приведет к сокращению срока службы батареи, что повлияет на фактический опыт использования устройства, а долгосрочная потеря энергии также приведет к увеличению нагрева аккумуляторной батареи.
Решение:
Оптимизированные материалы для соединения: используйте материалы для соединения с низким сопротивлением и высокой проводимостью, такие как медная фольга, луженая медная полоса или полоса из алюминиевого сплава. Оптимизируйте процесс сварки с помощью лазерной сварки, ультразвуковой сварки и других передовых технологий, чтобы обеспечить прочность и низкое сопротивление точки соединения, снизить потери электроэнергии в точке соединения.
Улучшенная энергоэффективность BMS: BMS должна быть спроектирована с учетом оптимизации энергоэффективности, чтобы избежать ненужного потребления энергии. Уменьшите энергопотребление самой BMS за счет использования маломощных чипов и интеллектуальных режимов сна. Модули рекуперации энергии также могут быть добавлены к BMS для восстановления и повторного использования избыточной энергии внутри аккумуляторной батареи для повышения общей энергоэффективности.
8. Безопасность и надежность
Аккумуляторные батареи должны выдерживать различные суровые условия, такие как вибрация, удары и высокая температура при фактическом использовании, а безопасная и надежная конструкция батарей имеет решающее значение. Отказ одной батареи может вызвать проблемы со всей батареей, что приведет к отказу оборудования и даже поставит под угрозу безопасность пользователя.
Конкретные проблемы: Отказ любого одного блока в аккумуляторной батарее может распространиться, что приведет к общему отказу аккумуляторной батареи или несчастному случаю.
Решение:
Многослойная защита и избыточная конструкция: при проектировании аккумуляторных батарей следует учитывать многослойную защиту, например, добавлять в конструкцию компоненты безопасности, такие как противопожарные перегородки и взрывозащищенные клапаны. Избыточная конструкция позволяет остальной части батареи работать должным образом, когда некоторые блоки выходят из строя, тем самым повышая общую безопасность.
Строгие испытания и сертификация: перед производством аккумуляторные батареи должны проходить строгие испытания на адаптируемость к окружающей среде, включая испытания на вибрацию, испытания на падение, испытания на термоциклирование и т. д. Благодаря сертификации UL, CE, UN38.3 и другим международным стандартам, обеспечивается соответствие аккумуляторной батареи международным стандартам безопасности, повышается доверие пользователей.
9. Динамические характеристики реагирования
Аккумуляторные батареи должны быстро реагировать на изменения нагрузки, чтобы обеспечить стабильность устройства. Аккумуляторная батарея с медленным динамическим откликом приведет к нестабильной работе устройства и значительным колебаниям напряжения, что повлияет на пользовательский опыт.
Конкретные проблемы: Недостаточная реакция батареи может привести к ускорению и замедлению работы устройства или явлению падения напряжения при резком изменении нагрузки.
Решение:
Выбор высоковольтной батареи: выберите высоковольтные ячейки батареи с отличными динамическими характеристиками отклика, которые могут быстро регулировать выход при быстром изменении нагрузки. В сочетании с быстрым алгоритмом отклика BMS выходные динамические характеристики батареи могут быть дополнительно оптимизированы.
Фильтр индуктивности и компенсация емкости: Фильтр индуктивности и компенсационная сеть емкости спроектированы на выходном конце аккумуляторной батареи для снижения колебаний напряжения и улучшения динамической способности реагирования батареи. Такая конструкция смягчает колебания напряжения и обеспечивает стабильную работу оборудования при высоких колебаниях нагрузки.
10. Технология соединения и выбор материала
Соединительная часть аккумуляторной батареи должна обладать превосходными электрическими и тепловыми характеристиками. Плохое соединение приведет к увеличению сопротивления, нагреву контактов и даже плавлению, что может привести к выходу аккумуляторной батареи из строя в серьезных случаях.
Конкретные проблемы: Неправильные материалы для соединения или некачественный процесс могут привести к увеличению сопротивления аккумуляторной батареи, вызывая локальный перегрев, что приводит к потере энергии и угрозе безопасности.
Решение:

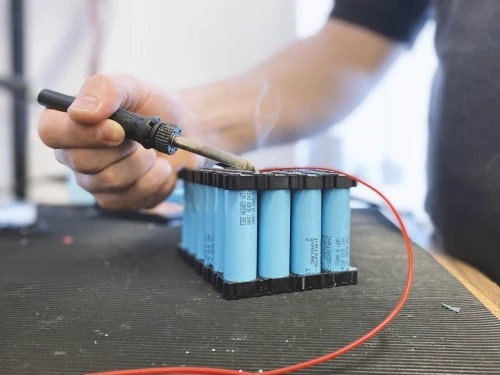

Выбирайте высококачественные разъемы и технологии сварки: Для соединений аккумуляторных батарей обычно используются такие методы сварки, как лазерная сварка или ультразвуковая сварка. Эти методы обеспечивают низкое сопротивление и высокую механическую прочность в месте соединения и позволяют избежать плохого контакта из-за вибрации или перепадов температур.
Используйте термостойкие изоляционные материалы: Соединительные части в аккумуляторной батарее должны быть обернуты термостойкими и износостойкими изоляционными материалами, такими как термостойкая лента и тефлоновые изолированные трубки. Эти материалы могут эффективно предотвратить короткое замыкание или утечку в соединении и повысить безопасность и срок службы аккумуляторной батареи.
