В эпоху, когда аккумуляторные технологии стимулируют инновации в электромобилях (EV), системах возобновляемой энергии и портативной электронике, понимание состояния заряда (SoC) и состояния работоспособности (SoH) аккумуляторов имеет важное значение. Эти показатели не только повышают производительность аккумулятора, но также способствуют безопасности и долговечности. В этом блоге мы подробно рассмотрим значение SoC и SoH и предоставим комплексные методы их расчета.
Что такое состояние заряда (SoC)?
SoC представляет текущий уровень заряда батареи в процентах от ее номинальной емкости. Например, если у литий-ионного аккумулятора емкостью 100 Ач осталось 50 Ач, его SoC составляет 50%. SoC имеет решающее значение по нескольким причинам:
1. Управление производительностью
Понимание SoC позволяет пользователям оптимизировать производительность батареи. В электромобилях поддержание оптимального диапазона SoC (обычно от 20% до 80%) может повысить эффективность вождения и расширить запас хода автомобиля. Многие электромобили оснащены системами управления аккумулятором (BMS), которые регулируют выходную мощность на основе SoC, чтобы обеспечить плавную работу и предотвратить глубокие разряды.
2. Срок службы батареи
Срок службы батареи тесно связан с тем, насколько хорошо управляется SoC. Частые глубокие разряды (ниже 20 % SoC) и чрезмерная зарядка (более 80 % SoC) могут привести к ускоренному старению аккумулятора и снижению его емкости. Поддержание аккумулятора в идеальном диапазоне SoC может значительно продлить срок его службы, позволяя ему выдерживать большее количество зарядов с течением времени.
3. Соображения безопасности
Мониторинг SoC имеет решающее значение для предотвращения опасных ситуаций. Перезарядка может привести к перегреву, когда температура аккумулятора неконтролируемо возрастает, что может привести к возгоранию или взрыву. И наоборот, чрезмерная разрядка аккумулятора может привести к необратимому повреждению. Системы, которые контролируют SoC в режиме реального времени, помогают снизить эти риски.
Что такое состояние здоровья (SoH)?
SoH отражает общее состояние батареи по сравнению с ее оптимальным состоянием в новом состоянии. Он включает в себя различные факторы, включая емкость, внутреннее сопротивление и эффективность. SoH обычно выражается в процентах, указывая, какая часть исходной емкости остается.
1. Мониторинг здоровья
Регулярная оценка SoH позволяет проводить упреждающее обслуживание. Отслеживая SoH с течением времени, пользователи могут выявлять тенденции деградации и принимать корректирующие меры до того, как аккумулятор выйдет из строя. Например, в критически важных приложениях, таких как аэрокосмическая промышленность или медицинское оборудование, раннее обнаружение проблем со здоровьем имеет жизненно важное значение для обеспечения эксплуатационной надежности.
2. Прогнозирование продолжительности жизни
SoH служит ключевым индикатором для прогнозирования оставшейся емкости и срока службы (RUL) батареи. Расширенные модели могут оценить SoH, используя исторические данные о производительности и текущие показатели работоспособности, что имеет решающее значение для управления запасами и планирования обслуживания в промышленных приложениях.
3. Операционная эффективность
Понимание SoH позволяет пользователям корректировать свои модели использования в зависимости от состояния батареи. Если SoH указывает на значительную потерю емкости, пользователи могут ограничить использование приложений с высокой нагрузкой, чтобы предотвратить непредвиденные отключения.

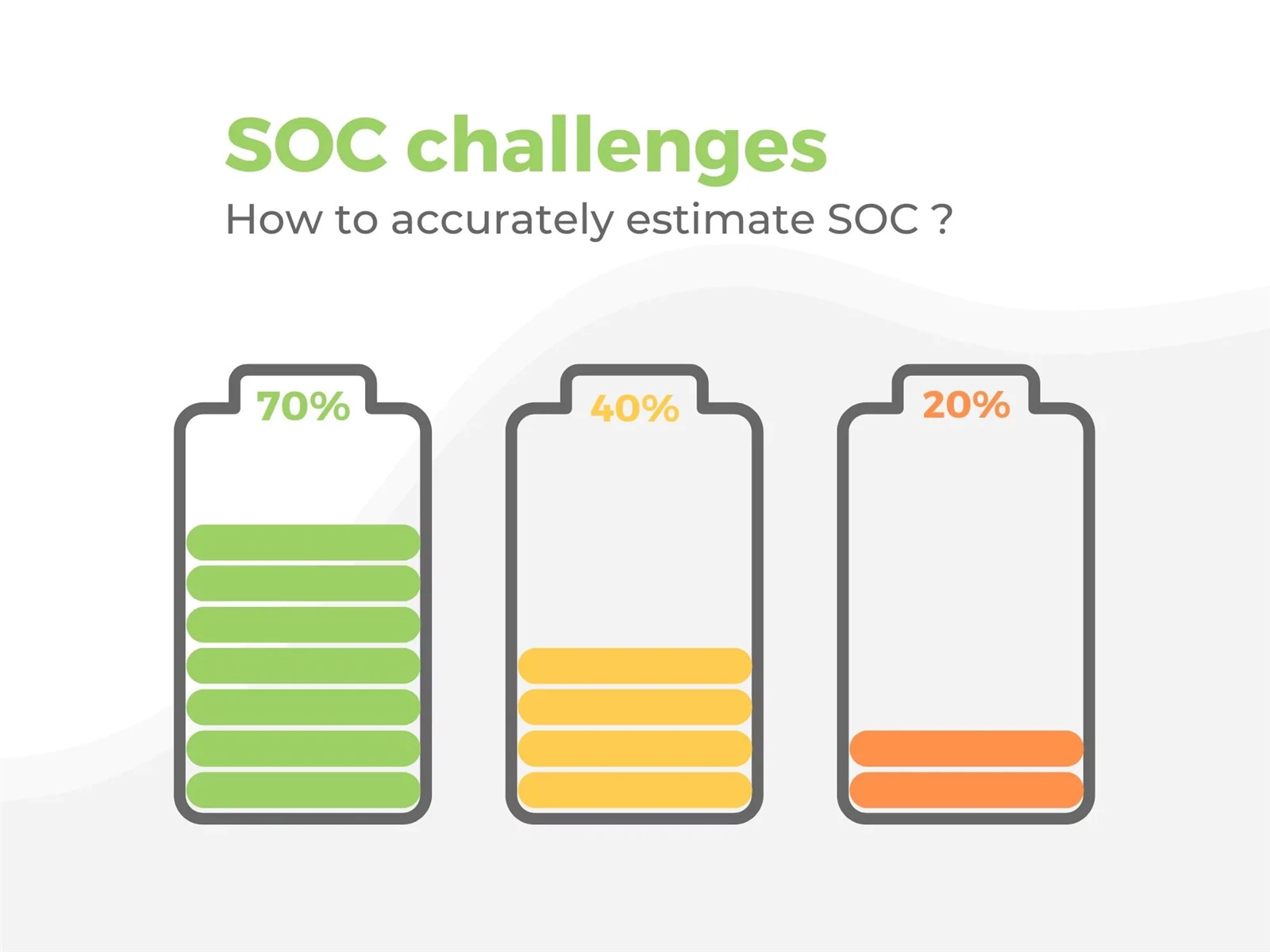

Как рассчитать SoC
1. Метод напряжения разомкнутой цепи (OCV).
Метод OCV предполагает измерение напряжения аккумулятора, когда он не находится под нагрузкой. Каждый уровень напряжения соответствует определенной SoC на основе заранее определенной кривой зависимости напряжения от SoC. Этот метод является точным, но требует, чтобы батарея некоторое время отдыхала, что делает его непрактичным для приложений реального времени.
Пример:Предположим, у вас есть литий-ионный аккумулятор с номинальным напряжением 3,7В. Когда вы измерите напряжение без нагрузки и обнаружите, что оно составляет 3,6 В, вы можете обратиться к кривой зависимости напряжения от SoC производителя батареи. Это указывает на то, что SoC составляет примерно 80%.
2. Подсчет ампер-часов (Ач)
Этот метод отслеживает накопленный заряд, входящий и выходящий из батареи. Интегрируя ток с течением времени, пользователи могут оценить SoC. Однако ошибки могут накапливаться из-за саморазряда, особенно в старых батареях. Регулярная повторная калибровка необходима для поддержания точных показаний SoC.
Пример:Рассмотрим аккумулятор емкостью 100 Ач. Если разряжать его током 10 А в течение 5 часов, то можно рассчитать разряжаемую емкость:
Разрядная емкость=Ток разряда × Время=10 А × 5 ч=50 Ач
Начиная с полностью заряженного состояния (100 Ач), текущий SoC будет:
SoC=((100 Ач-50 Ач) / 100 Ач) × 100 %=50 %
3. Фильтрация Калмана и машинное обучение
Передовые методы используют алгоритмы для прогнозирования SoC на основе нескольких входных данных, таких как напряжение, ток и температура. Фильтры Калмана динамически корректируют оценки на основе данных в реальном времени, а модели машинного обучения могут учиться на исторических данных, чтобы со временем повысить точность. Эти методы особенно полезны в сложных приложениях, где состояние батареи колеблется.
Пример:Система управления батареями (BMS) использует фильтр Калмана для динамической корректировки оценок SoC. В определенный момент система измеряет разрядный ток -5 А и напряжение 3,6 В при 25 градусах. После обработки этих данных алгоритм оценивает SoC в 78%.
Как рассчитать SoH
1. Измерение внутреннего сопротивления
Измерение внутреннего сопротивления аккумулятора может дать представление о его состоянии. Увеличение сопротивления часто указывает на деградацию. Такие методы, как импедансная спектроскопия, позволяют точно измерять сопротивление на разных частотах, давая более полную картину состояния батареи.
Пример:Используя импедансную спектроскопию, вы измеряете внутреннее сопротивление литий-ионной батареи. Если измеренное сопротивление составляет 30 миллиом, тогда как сопротивление новой батареи составляет 10 миллиом, это увеличение указывает на то, что состояние батареи со временем ухудшилось.
2. Тестирование мощности
Проведение контролируемых циклов зарядки-разрядки позволяет пользователям измерять снижение емкости с течением времени. Сравнивая текущую емкость с исходной емкостью, пользователи могут рассчитать SoH. Этот метод требует времени и точного контроля условий тестирования для обеспечения точных результатов.
Пример:Вы выполняете контролируемый заряд-разрядный тест. После полной зарядки аккумулятора вы наблюдаете за его работоспособностью при определенной нагрузке. Первоначально рассчитанная на 100 Ач, теперь при тех же условиях аккумулятор поддерживает только 80 Ач. Таким образом, SoH будет рассчитываться как:
SoH=(80 Ач/100 Ач) × 100%=80%
3. Аналитика, основанная на данных
Современные BMS могут постоянно отслеживать показатели производительности и применять алгоритмы для оценки SoH. Эти системы анализируют различные параметры, включая температуру, циклы зарядки и модели использования, обеспечивая оценку состояния здоровья в режиме реального времени, которая адаптируется к изменяющимся условиям.
Пример:Интеллектуальная BMS постоянно контролирует циклы зарядки аккумулятора, число которых достигло 500. Она фиксирует средний ток разряда 10 А и отмечает, что температура колеблется от -10 градусов до 40 градусов. На основании этих данных система оценивает текущий уровень работоспособности на уровне 75 % и прогнозирует оставшийся срок службы примерно на 600 циклов зарядки.
Факторы, влияющие на SoC и SoH
1. Температура
Температура играет решающую роль в работе и здоровье аккумулятора. Высокие температуры могут ускорить химические реакции, что приведет к более быстрому старению, а низкие температуры могут снизить производительность и эффективность. Оптимальные рабочие температуры обычно варьируются от 20 до 25 градусов для литий-ионных батарей.
2. Скорость зарядки и разрядки
Скорость, с которой аккумулятор заряжается или разряжается, существенно влияет на его SoC и SoH. Разряды с высокой скоростью C могут вызвать термический стресс, а сверхбыстрая зарядка может повысить внутреннюю температуру. Производители предоставляют рекомендуемые скорости зарядки и разрядки для смягчения этих эффектов.
3. Циклические схемы
Частота и глубина циклов зарядки-разрядки могут влиять на состояние аккумулятора. Мелкие циклы (частичные разряды) обычно менее вредны, чем глубокие циклы, которые со временем могут привести к значительной потере емкости.
