Когда дело доходит до подключения аккумулятора 24 В для электросамоката, многим новичкам эта задача может показаться сложной и сложной. Однако на самом деле, если вы поймете основные принципы и будете следовать правильным методам, процесс не будет таким сложным, как может показаться. Аккумуляторная система на 24 В, как следует из названия, обеспечивает напряжение 24 В, что является стандартной конфигурацией для многих легких электросамокатов и небольших электромобилей. Эти батареи обычно бывают литиевыми или свинцово-кислотными, оба способны обеспечить достаточную мощность для электросамокатов, что делает их идеальными для ежедневных поездок на работу или поездок на выходных.
Вы можете задаться вопросом: зачем выбирать батарею на 24 В вместо батареи с более высоким напряжением? Проще говоря, аккумулятор 24 В обеспечивает баланс между обеспечением достаточной мощности и малым весом, что идеально подходит для легких электросамокатов. В следующих разделах подробно описывается, как выбрать правильную батарею, этапы подключения и важные соображения, которые помогут вам успешно завершить процесс подключения батареи.
Необходимые материалы
Прежде чем приступить к электромонтажу, важно убедиться, что у вас есть все необходимые инструменты и материалы. Ниже приведен список основных компонентов, которые вам понадобятся для подключения аккумулятора 24 В к электросамокату:
- Аккумулятор 24 В: самый важный компонент. Обычно встречаются два типа аккумуляторов: литиевые и свинцово-кислотные. Литиевые батареи становятся все более популярными из-за их более высокой плотности энергии и более длительного срока службы, что делает их предпочтительным выбором для электрических скутеров.
- Система управления аккумулятором (BMS): BMS является «мозгом» аккумуляторной системы. Он следит за состоянием аккумулятора, предотвращая перезарядку, чрезмерную разрядку и перегрев, защищая аккумулятор от повреждений.
- Провода для подключения аккумулятора. Очень важно правильно выбрать кабели. Кабели должны выдерживать максимальную токовую нагрузку аккумулятора. Обычно рекомендуется использовать более толстые провода, чтобы избежать перегрева из-за перегрузки по току.
- Разъемы: они используются для подключения аккумулятора к другим частям электросамоката, таким как контроллер и двигатель. Общие разъемы включают XT60, Anderson Powerpole и другие.
- Электрическая лента и изоляционная лента: они используются для обеспечения надлежащей изоляции всех точек подключения, предотвращения коротких замыканий или поражения электрическим током.
- Предохранители и компоненты защиты по току: Предохранители обеспечивают защиту от перегрузки по току, обеспечивая безопасность всей системы.
Когда все материалы будут готовы, можно приступать к процессу. Следующим шагом будет понимание того, как правильно соединить эти компоненты.
Выбор правильных характеристик батареи
Выбор правильного аккумулятора является ключом к обеспечению производительности и безопасности вашего электросамоката. При выборе аккумулятора 24 В следует учитывать несколько важных факторов: тип аккумулятора, емкость, скорость разряда и соответствующую систему управления аккумулятором (BMS).
1. Тип батареи. Наиболее распространенными типами батарей являются литиевые и свинцово-кислотные. Литиевые батареи имеют преимущество с точки зрения веса, плотности емкости и срока службы, что делает их более подходящими для современных электросамокатов. Свинцово-кислотные аккумуляторы, с другой стороны, более доступны по цене, но, как правило, тяжелее и имеют более короткий срок службы.
2. Емкость аккумулятора (Ач). Емкость аккумулятора определяет, какую мощность он может обеспечить. Чем больше емкость, тем больше запас хода самоката. Обычно аккумуляторов емкостью от 5 до 10 Ач достаточно для большинства электросамокатов, обеспечивая запас хода от 20 до 50 километров. Вы можете выбрать подходящую емкость аккумулятора в зависимости от ваших конкретных потребностей. Если вы часто ездите на большие расстояния, рекомендуется использовать аккумулятор большей емкости.
3. Скорость разряда (рейтинг C): Скорость разряда батареи означает, какой ток она может выдерживать в течение длительного периода времени, обычно обозначается буквой «C». Например, батарея с номиналом 10C может выдавать ток, в 10 раз превышающий ее емкость. Высокая скорость разряда важна для обеспечения стабильной подачи мощности, особенно во время ускорения и езды в гору, не вызывая падения напряжения или перегрева.
4. Система управления батареями (BMS). Роль BMS заключается не только в предотвращении перезарядки и чрезмерной разрядки, но и в контроле состояния каждого отдельного элемента, предотвращая дисбаланс внутри аккумуляторного блока. Для системы 24 В конфигурация обычно включает блоки 10S (серия 10) или 12S (серия 12), которые определяют диапазон напряжения и соответствующие требования BMS. Обязательно выберите BMS, совместимую со спецификациями аккумулятора.
Поняв эти характеристики аккумулятора, вы сможете выбрать аккумулятор 24 В, который лучше всего соответствует потребностям вашего электросамоката.
Принципы подключения аккумулятора
Понимание принципов подключения аккумуляторной батареи имеет решающее значение для обеспечения бесперебойной и безопасной работы аккумуляторной системы вашего электросамоката. Подключение аккумуляторной системы 24 В в первую очередь предполагает подключение аккумулятора к контроллеру, двигателю и зарядному устройству самоката. Давайте разберем, как работает каждое соединение и какие шаги для этого необходимо.
- Положительные и отрицательные соединения. Во-первых, вам необходимо убедиться, что вы правильно подключили положительные и отрицательные клеммы аккумулятора. Положительная клемма обычно обозначается знаком «+» или красным цветом, а отрицательная клемма — знаком «-» или черным цветом. При подключении аккумулятора убедитесь, что положительная клемма подключена к положительному входу самоката, а отрицательная клемма — к отрицательному входу. Если вы поменяете полярность, самокат может не запуститься или, что еще хуже, может быть поврежден аккумулятор или контроллер.
- Подключение аккумулятора и контроллера. Аккумулятор подключается к контроллеру самоката, который регулирует напряжение аккумулятора и контролирует выходную мощность двигателя. При подключении убедитесь, что соединение между аккумулятором и контроллером надежное и хорошо изолировано, чтобы избежать плохого контакта или короткого замыкания. Многие контроллеры скутеров имеют специальные входные порты для батарей, поэтому просто следуйте инструкциям по подключению в руководстве пользователя, чтобы правильно их подключить.
- Подключение аккумулятора и двигателя. Аккумулятор также необходимо подключить к двигателю самоката. Аккумулятор обеспечивает мощность, а двигатель приводит в движение колеса. Это соединение обычно управляется через контроллер, поскольку контроллер регулирует мощность, подаваемую от аккумулятора, для управления скоростью и крутящим моментом двигателя.
- Проводка системы управления аккумулятором (BMS): BMS является ядром системы управления аккумулятором, отвечающим за контроль состояния аккумулятора и предотвращение его чрезмерной зарядки или чрезмерной разрядки. Проводка BMS обычно включает в себя несколько входных и выходных клемм, которые контролируют напряжение каждого отдельного элемента батареи. При подключении убедитесь, что каждый провод мониторинга правильно подключен к BMS для точного управления.
Этапы установки батареи
Установка аккумулятора является важной частью процесса подключения, поскольку правильная установка обеспечивает стабильность и долговечность аккумуляторной системы. Ниже приведены общие этапы установки аккумулятора 24 В:
Выберите подходящее место для батареи. Во-первых, вам нужно найти подходящее место для установки батареи. Аккумулятор следует надежно закрепить в таком положении, чтобы он не смещался и не вибрировал во время езды. У большинства электросамокатов есть специальные места для установки аккумулятора, обычно расположенные под палубой или подножкой.
Закрепите аккумулятор: Найдя подходящее место, надежно прикрепите аккумулятор к раме самоката. Чтобы зафиксировать аккумулятор на месте, можно использовать кронштейны, винты или ленту. Убедитесь, что аккумулятор надежно закреплен, чтобы избежать любого движения, которое может привести к повреждению или нестабильности.
Подключите батарею к контроллеру и двигателю. Как упоминалось ранее, подключите положительную и отрицательную клеммы батареи к соответствующим входам на контроллере и двигателе. Если BMS уже установлена, убедитесь, что ее проводка также правильно подключена к аккумулятору, контроллеру и двигателю.

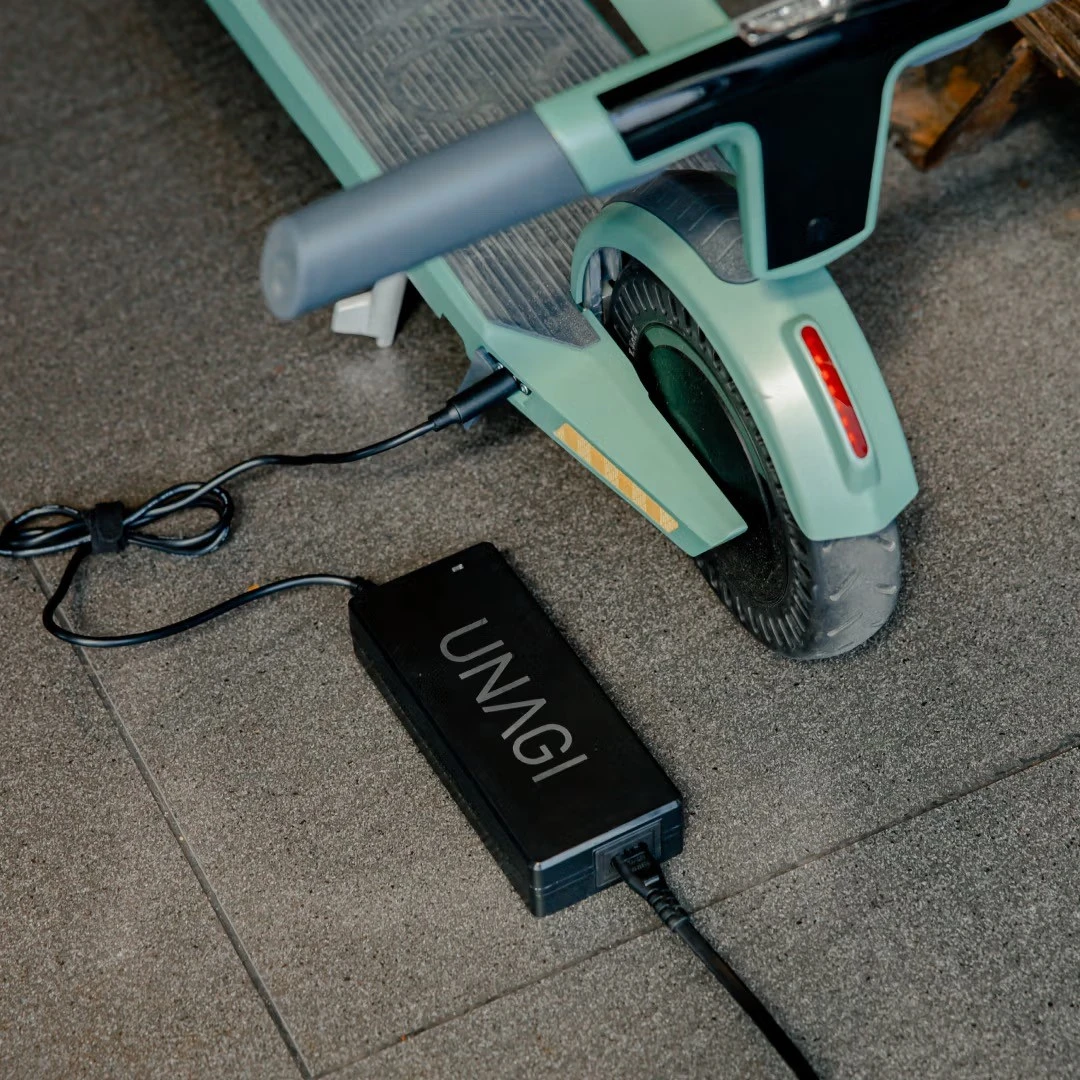

Подключите порт зарядного устройства. Электрические скутеры обычно имеют порт зарядки, который подключается к зарядному устройству для подзарядки аккумулятора. При установке аккумулятора убедитесь, что порт зарядки подключен правильно, чтобы его можно было легко подзарядить в дальнейшем.
Проверьте соединения. После установки внимательно осмотрите все соединения, чтобы убедиться, что они надежно закреплены и что провода не оголены. Убедитесь, что все соединения хорошо изолированы, чтобы предотвратить короткое замыкание или другие электрические проблемы.
Меры безопасности
Безопасность всегда должна быть главным приоритетом при работе с аккумуляторами. Принятие необходимых мер безопасности во время установки и подключения гарантирует, что ваша аккумуляторная система останется безопасной и эффективной. Вот некоторые важные меры безопасности:
Предотвращение коротких замыканий: Всегда следите за тем, чтобы положительные и отрицательные клеммы аккумулятора не соприкасались с металлическими предметами во время подключения. Используйте изоляционную ленту, термоусадочную трубку и другие защитные материалы для закрытия оголенных проводов и точек подключения, чтобы предотвратить короткое замыкание.
Используйте предохранители и средства защиты по току. Крайне важно установить предохранители и устройства защиты по току в вашей аккумуляторной системе. Предохранители помогают защитить от перегрузки по току, отключая цепь, если ток превышает безопасные пределы. Выберите предохранитель с соответствующим номиналом тока, исходя из емкости аккумулятора и требований контроллера.
Избегайте перезарядки и чрезмерной разрядки. Перезарядка и чрезмерная разрядка являются двумя основными причинами повреждения аккумуляторов, особенно литиевых. Убедитесь, что система управления аккумулятором (BMS) правильно установлена и работает, поскольку она контролирует напряжение аккумулятора и предотвращает перезарядку или чрезмерную разрядку, помогая продлить срок службы аккумулятора.
Регулярный мониторинг батареи: после установки регулярно проверяйте напряжение, температуру и физическое состояние батареи. Обращайте внимание на любые признаки вздутия, протечек или повреждений, особенно после длительного использования. Если вы заметили какие-либо неисправности, немедленно устраните их, заменив или отремонтировав батарею.
Держите батарею вдали от воды и высоких температур. Не подвергайте батарею воздействию воды, особенно в дождливую или влажную среду. Убедитесь, что аккумулятор надежно защищен от попадания воды. Кроме того, не подвергайте аккумулятор воздействию высоких температур, так как это может привести к перегреву, возгоранию или взрыву.
Соблюдая эти меры предосторожности, вы можете быть уверены, что аккумуляторная система вашего электросамоката будет работать эффективно и безопасно в течение длительного времени.
Отладка и тестирование
После завершения установки аккумулятора и подключения электропроводки следующим шагом будет проведение отладки и тестирования, чтобы убедиться, что система работает правильно и все соединения верны. Ниже приведены шаги по отладке и тестированию:
Проверьте напряжение аккумулятора. С помощью цифрового мультиметра (DMM) измерьте напряжение аккумулятора и убедитесь, что оно находится в пределах допустимого диапазона. Для аккумуляторной системы напряжением 24 В напряжение при полной зарядке должно быть около 24 В. Если напряжение значительно ниже 24 В, возможно, аккумулятор заряжен не полностью или возникла проблема с проводкой.
Проверьте соединения контроллера и двигателя: включите электросамокат и проверьте, стабильно ли напряжение между аккумулятором и контроллером. Убедитесь, что двигатель работает плавно. Если двигатель не запускается или издает необычные звуки, возможно, недостаточно заряда аккумулятора, плохое соединение проводов или проблемы с настройками контроллера.
Функциональное тестирование: проверьте различные функции самоката, такие как ускорение, торможение и рулевое управление. Убедитесь, что аккумулятор обеспечивает стабильное питание самоката и все ли компоненты (двигатель, контроллер и т. д.) работают хорошо вместе. Если во время ускорения мощность самоката падает или кажется, что он недостаточно мощный, проверьте емкость аккумулятора, настройки контроллера или соединения проводов.
Проверьте порт зарядки: убедитесь, что зарядное устройство правильно подключено к аккумулятору и начинает заряжаться. Проверьте световой индикатор зарядного устройства, чтобы убедиться в отсутствии проблем с процессом зарядки. Если зарядное устройство не работает, возможно, проблема связана с портом аккумулятора или самим зарядным устройством.
Проверка температуры: после длительного использования проверьте температуру аккумулятора, контроллера и двигателя. Если какой-либо компонент перегревается, это может указывать на перегрузку по току, проблему с проводкой или недостаточное рассеивание тепла. Убедитесь, что все детали работают в нормальном температурном диапазоне.
Распространенные проблемы и решения
Во время использования могут возникнуть некоторые распространенные проблемы с аккумуляторной системой электросамоката. Вот некоторые из этих проблем и их решения:
Электрический скутер не заводится:
Причина: Это может быть связано с недостаточным зарядом аккумулятора, проблемами с проводкой или неисправностью контроллера.
Решение: сначала проверьте заряд аккумулятора, чтобы убедиться, что он заряжен. Если с аккумулятором все в порядке, проверьте надежность соединений между аккумулятором и контроллером. Наконец, проверьте, правильно ли работает контроллер.
Аккумулятор не заряжается:
Причина. Возможные причины включают неисправность зарядного устройства, плохое соединение в порту зарядки или проблемы с системой управления аккумулятором (BMS).
Решение: проверьте, правильно ли работают зарядное устройство и порт зарядки. Если индикатор зарядного устройства не загорается, попробуйте другое зарядное устройство. Если зарядное устройство работает, проверьте BMS, чтобы убедиться, что оно не препятствует зарядке аккумулятора.
Перегрев батареи:
Причина: Это может произойти из-за чрезмерной разрядки, старения аккумулятора или проблем во время зарядки.
Решение: проверьте, не разряжена ли батарея слишком сильно, и не используйте ее при слишком низком уровне заряда. Регулярно проверяйте состояние аккумулятора и следите за тем, чтобы он не перегревался во время зарядки. Если аккумулятор стареет, рассмотрите возможность его замены.
Электрическому скутеру не хватает мощности во время ускорения:
Причина. Проблема может заключаться в недостаточном заряде аккумулятора, старении аккумулятора или настройках контроллера.
Решение: проверьте заряд аккумулятора и убедитесь, что он заряжен. Если с аккумулятором все в порядке, проверьте настройки контроллера, чтобы убедиться в отсутствии ограничения мощности или неисправности.
Проблемы с отображением батареи:
Причина. Возможно, возникла проблема с системой управления батареями (BMS), приводящая к неточным показаниям состояния батареи.
Решение: Проверьте проводку BMS, чтобы убедиться, что она правильно подключена и правильно контролирует каждую ячейку. Если проблема не устранена, выполните повторную калибровку BMS или замените ее.
Обслуживание и уход
Регулярное техническое обслуживание и уход необходимы для продления срока службы аккумулятора и обеспечения оптимальной работы электросамоката. Вот несколько важных советов по уходу и уходу:
Регулярно проверяйте напряжение и состояние батареи. Используйте цифровой мультиметр, чтобы регулярно проверять напряжение батареи и убедиться, что она в хорошем состоянии. Не позволяйте аккумулятору полностью разряжаться перед его зарядкой, поскольку литиевые батареи работают лучше всего при уровне заряда от 20%-80%. Предотвратите глубокие разряды, чтобы продлить срок службы аккумулятора.
Очистите порты подключения аккумулятора. Периодически очищайте порты подключения аккумулятора, чтобы убедиться в отсутствии пыли или скоплений коррозии. Пыль или коррозия могут привести к ухудшению контакта, влияя на эффективность зарядки и разрядки аккумулятора.
Держите батарею сухой: Не подвергайте батарею воздействию воды или влаги, особенно во время использования во влажных условиях. Убедитесь, что батарейный отсек водонепроницаем и не допускает попадания воды.
Регулярно проверяйте систему управления аккумулятором (BMS): BMS является ядром аккумуляторной системы. Регулярно проверяйте его состояние, чтобы убедиться, что он работает правильно, и следите за состоянием аккумулятора. Если BMS неисправна, немедленно отремонтируйте или замените ее.
Правильное хранение аккумулятора. Если вы планируете хранить самокат в течение длительного периода времени, храните аккумулятор в сухом, прохладном месте. В идеале температура хранения должна составлять от 5 до 20 градусов, избегая условий с высокими или низкими температурами, которые могут ухудшить производительность батареи.
Избегайте длительного использования при высоких температурах. Использование самоката в условиях высоких температур может ускорить старение аккумулятора. Старайтесь избегать продолжительной езды на самокате в жаркую погоду, особенно летом, чтобы предотвратить перегрев и повреждение аккумулятора.
Соблюдая эти регулярные правила технического обслуживания и ухода, вы сможете продлить срок службы аккумулятора и обеспечить, чтобы ваш электросамокат оставался в отличном состоянии, предотвращая ненужные поломки и снижение производительности.
Заключение
Подключение и обслуживание аккумуляторной системы 24 В для вашего электросамоката может показаться сложной задачей, но при наличии необходимых знаний и внимательного внимания к деталям это может оказаться простым процессом. От понимания принципов подключения до обеспечения правильной установки и тщательного тестирования — каждый шаг играет решающую роль в обеспечении бесперебойной и эффективной работы вашего самоката. Помните, что правильное обслуживание аккумулятора так же важно, как и его установка; Регулярные проверки, правильное хранение и своевременное устранение неполадок могут продлить срок службы аккумулятора и поддерживать электросамокат в отличной форме.
Независимо от того, являетесь ли вы опытным энтузиастом или новичком в мире электросамокатов, следование этим рекомендациям поможет вам установить надежную и долговечную аккумуляторную батарею.
