Когда дело доходит до расширения систем электропитания для различных применений, подключение нескольких батарей 12-вольт является обычной практикой. Независимо от того, питаете ли вы дом на колесах, лодку или даже солнечную энергетическую систему, понимание того, как соединить две 12-вольтовые батареи параллельно или последовательно, может помочь вам достичь желаемого напряжения или емкости. В этом руководстве мы познакомим вас с основами подключения двух батарей 12-В параллельно и последовательно, подчеркнув преимущества и особенности каждого метода.
Что означает «подключение батарей параллельно и последовательно»?
Прежде чем углубиться в инструкции, давайте проясним, что на самом деле означает параллельное и последовательное соединение батарей:
Последовательное соединение: этот метод увеличивает напряжение вашей аккумуляторной батареи, сохраняя при этом емкость (Ач). Например, две батареи на 12 В, соединенные последовательно, будут производить напряжение 24 В, но сохранят ту же номинальную мощность в ампер-часах.
Параллельное соединение. Этот метод увеличивает емкость (номинальная мощность в ампер-часах), но напряжение остается прежним. Таким образом, если вы подключите две батареи 12 В параллельно, у вас все равно будет 12 В, но общая емкость увеличится вдвое, что позволит продлить работу без необходимости подзарядки.
Как соединить две батареи 12-Вольт последовательно
Последовательное соединение идеально подходит, если вам необходимо повысить напряжение вашей системы. Вот как последовательно подключить две батареи 12-В:
Определите клеммы: каждая батарея 12 В имеет положительную (+) и отрицательную (-) клемму.
Подключите батареи: с помощью перемычки соедините положительную клемму первой батареи с отрицательной клеммой второй батареи.
Итоговая конфигурация: теперь у вас будет общее напряжение 24 В, при этом положительная клемма первой батареи и отрицательная клемма второй батареи останутся для подключения к вашей нагрузке или системе питания.
Важный совет: Всегда проверяйте, что обе батареи имеют одинаковое напряжение и емкость. Смешение аккумуляторов разной емкости или напряжения может вызвать проблемы с зарядкой и сократить срок службы аккумулятора.
Ключевые соображения по последовательному соединению:
Номинал в ампер-часах (Ач) остается таким же, как у одной батареи, но напряжение увеличивается вдвое.
Убедитесь, что обе батареи имеют одну и ту же марку, модель и возраст, чтобы обеспечить стабильную работу.
Никогда не пересекайте положительные и отрицательные клеммы, так как это может вызвать короткое замыкание, что приведет к потенциальному повреждению или угрозе безопасности.
Как соединить две батареи 12-Вольт параллельно
Если ваша цель — увеличить мощность вашей системы без изменения напряжения, вам подойдут параллельные соединения. Вот как подключить две батареи 12 В параллельно:
Определите клеммы: Как и раньше, каждая батарея имеет положительную (+) и отрицательную (-) клемму.
Подключите положительные клеммы: с помощью перемычки соедините положительные клеммы обеих батарей.
Подключите отрицательные клеммы: Аналогичным образом используйте другую перемычку для соединения отрицательных клемм обеих батарей.
Итоговая конфигурация: ваша система останется с напряжением 12 В, но общая номинальная мощность (емкость) увеличится. Например, если емкость каждой батареи составляет 35 Ач, общая емкость вашего аккумулятора будет равна 70 Ач.
Ключевые соображения по параллельным соединениям:
Напряжение остается прежним, но емкость (Ач) увеличивается.
Всегда используйте батареи одинакового напряжения и емкости, чтобы обеспечить сбалансированную зарядку и разрядку.
Возможно, вам придется использовать кабели большего размера, чтобы выдерживать повышенный ток, если вы потребляете большую мощность от батарей.
Рекомендуется подключаться к положительной клемме одной батареи и отрицательной клемме другой батареи, чтобы сбалансировать нагрузку и зарядку обеих батарей.
Распространенные ошибки, которых следует избегать
Хотя соединение двух батарей вместе может показаться простым, есть несколько ошибок, которые могут повлиять на производительность вашей системы:
Неравномерная зарядка/разрядка. Если используются аккумуляторы разной емкости, аккумулятор с меньшей емкостью может оказаться перегруженным, что приведет к преждевременному выходу из строя.
Неправильная проводка: пересечение положительных и отрицательных клемм может привести к короткому замыканию, что приведет к повреждению аккумуляторов и системы.
Различные типы аккумуляторов. Совмещение аккумуляторов разных марок или типов (например, гелевых, AGM и литиевых) может привести к неравномерному напряжению, что может привести к сбою во время зарядки или разрядки.
Неподходящие кабели. Если используемые кабели слишком тонкие для требуемого тока, они могут перегреться и повредить систему. Всегда используйте кабели, номинал которых соответствует вашему потребляемому току.
Расширенная конфигурация: последовательно-параллельное соединение
Для тех, кому необходимо одновременно повышенное напряжение и мощность, подойдет последовательно-параллельная конфигурация. Эта установка предполагает сначала последовательное подключение батарей для увеличения напряжения, а затем параллельное соединение нескольких последовательных комплектов для увеличения емкости.

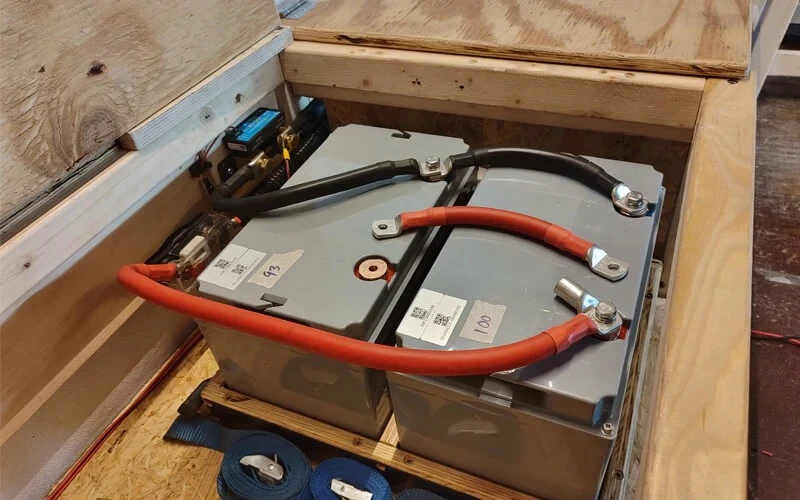

Шаг 1. Подключите батареи последовательно. Подключите две батареи последовательно, чтобы получить желаемое напряжение (например, две батареи 12 В последовательно для создания напряжения 24 В).
Шаг 2. Параллельное соединение. Если у вас есть несколько последовательно соединенных комплектов, вы можете соединить их параллельно, чтобы увеличить общую емкость.
Это особенно полезно, когда вам нужна система высокого напряжения (например, 24 В или 48 В) с большей емкостью в ампер-часах для долгосрочных применений, таких как солнечные системы, дома на колесах или электрические велосипеды.
Заключение
Независимо от того, подключаете ли вы две батареи 12 В последовательно для увеличения напряжения или параллельно для увеличения емкости, понимание основ подключения батарей имеет важное значение для обеспечения оптимальной производительности. Соблюдение правильных процедур и избежание распространенных ошибок помогут вам создать надежную энергосистему, отвечающую вашим конкретным потребностям.
Почему стоит выбирать GEB в качестве решения для аккумуляторов?

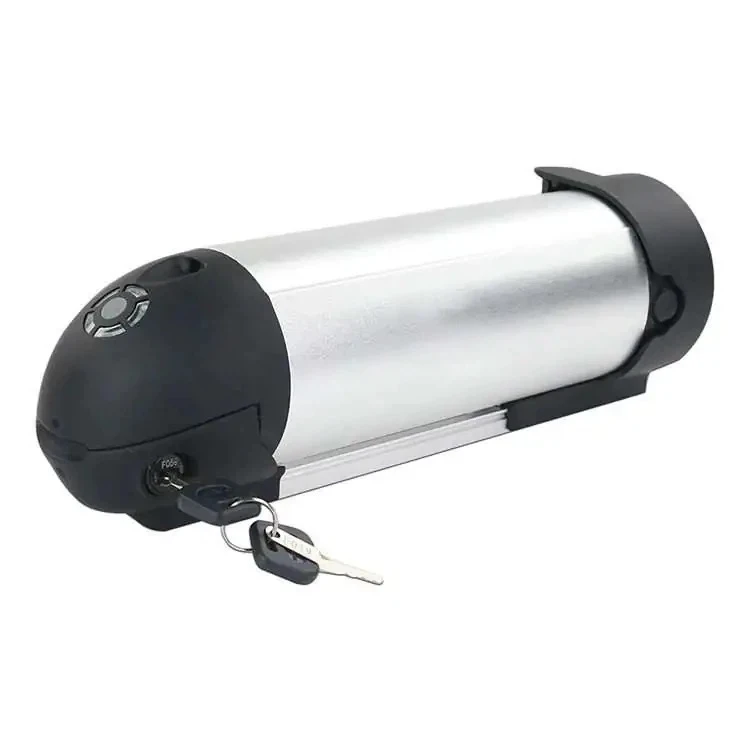

В GEB (General Electronics Technology Co., LTD) мы специализируемся на поставке высококачественных литий-ионных аккумуляторов для электрических велосипедов, в том числе популярныхАккумулятор для электронного велосипеда 36 В. Наши аккумуляторы известны своей высокой плотностью энергии, легкой конструкцией и длительным сроком службы, что делает их идеальными для требовательных приложений.
