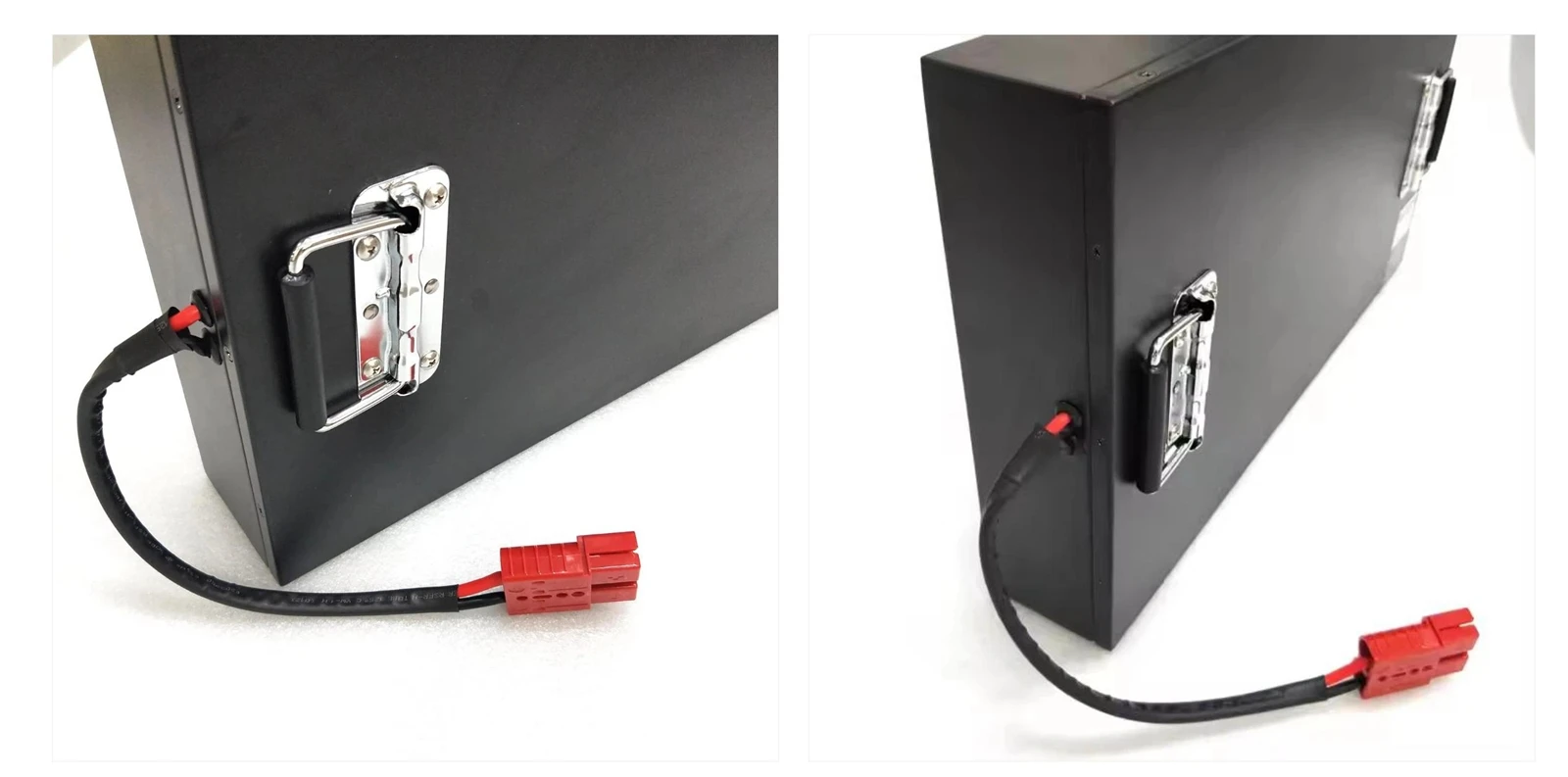

В мощных приложениях, таких как электрические мотоциклы, электронные велосипеды, промышленные инструменты и системы возобновляемых источников энергии, настройка батареи 72 В часто предпочтительнее для его способности обеспечить более высокий крутящий момент, повышение эффективности и снижение потерь передачи. Создание системы 72V требует не только правильного количества батарей, но и точного понимания того, как конфигурации батареи влияют на напряжение, емкость и безопасность.
Многие пользователи предполагают, что достижение 72V - это просто вопрос укладки батарей. Однако без правильных знаний о сериях и параллельных соединениях и влиянии тариков аккумуляторов, таких как рейтинг тока, внутреннее сопротивление и химия-система может снизить или ухудшаться. Правильное напряжение и тока конфигурации непосредственно определяют производительность, долговечность и надежность.
Основы конфигурации батареи: серия против параллельной
Чтобы спроектировать аБатарея 72 В, нужно сначала понять два фундаментальных метода соединения: серии и параллель.
- СЕРИЯ СОЕДИНЕНИЕ: Подключение положительного терминала одной батареи к отрицательному терминалу следующего. В серии напряжения складываются, но емкость усилителя (AH) остается прежней. Это метод, используемый для увеличения общего напряжения системы.
- Параллельное соединение: соединение всех положительных терминалов вместе и все отрицательные клеммы вместе. В этом случае напряжение остается постоянным, но емкость (AH) увеличивается. Этот метод используется, когда требуется более длительный разряд или более высокий ток.
Поскольку цель состоит в том, чтобы достичь 72V, батареи должны быть связаны последовательно.
Параметры напряжения: сравнение конфигураций батареи 6 В и 12 В
Как правило, существуют два подхода к сборке системы 72 В с использованием готовых батарей: с единицами 6 В или 12 В.
- Используя батареи 6 В:
Достижение 72V требует 12 батарей серии (6V × 12=72 V).
- Используя батареи 12 В:
Требуются только 6 батарей серии (12 В × 6=72 V).
Практическое сравнение
Батареи 12 В:
- Требуется меньше единиц и меньше соединений, что уменьшает сложность и потенциал для разломов проводки.
- Обычно предлагает более высокую пропускную способность разряда тока, что делает их более подходящими для мощных нагрузок, таких как двигатели или инверторы.
Батареи 6 В:
- Часто дешевле, особенно в форматах свинца с глубоким циклом.
- Предложите более широкий спектр вариантов с точки зрения форм -фактора и гибкости замены.
- Может быть лучше подходит для пользователей с доступом к недорогим или избыточным запасам.
Выбор между батареями 6 В и 12 В зависит от пространственных ограничений, требований к току систем и предпочтений в обслуживании. Тем не менее, для большинства зажителей батареи 72 В надела батареи на 72 В чаще всего 12 В встречаются более распространены из -за их простоты и лучшей совместимости с системами электромобилей.
Расчет ядра: сколько батарей 12 В достигают 72 В?
Формула проста:
Количество батарей=Целевое напряжение ÷ напряжение батареи
Для батарей 12 В:
72V ÷ 12V=6 Батареи (последовательно)
Каждая батарея вносит 12 вольт, и при подключении последовательно, общее напряжение системы - это сумма всех отдельных напряжений. Общая емкость, однако, остается такой же, как у одной батареи в цепи.
Например, если каждая батарея 12 В имеет емкость 20AH, то полный пакет 72 В составит 72V 20AH-NOT 72V 120AH.
Это различие имеет решающее значение при оценке времени выполнения системы и текущей доставки. Если требуется более высокая емкость, дополнительные строки серии 72 В могут быть подключены параллельно, чтобы расширить AH.
Пошаговый: как подключить батареи 6x 12V в серии
Чтобы безопасно подключить шесть батарей 12 В последовательно для системы 72 В, выполните следующие действия:
1. Подготовка:
- Убедитесь, что все батареи имеют одну и ту же бренд, модель, напряжение и емкость.
- В идеале они должны быть из той же производственной партии, чтобы обеспечить сбалансированную производительность и поведение зарядки.
2. Последовательность проводки:
- Подключите отрицательный (-) терминал батареи 1 к положительному (+) терминалу батареи 2
- Подключите отрицательный (-) аккумулятор 2 к положительному (+) батареи 3
- Продолжайте этот процесс до батареи 6, отрицательный (-) терминал будет служить отрицательным выходом системы
- Батарея 1 положительным (+) будет системой положительным результатом
3. Окончательный вывод:
Напряжение, измеренное между положительным батареей первой батареи и отрицательным батареи, должно составлять приблизительно 72 В (или выше, если полностью заряжен).
4. Двойная проверка:
- Убедитесь, что все соединения плотные и не содержащие коррозии.
- Используйте изолированные кабели соответствующего датчика, чтобы обрабатывать ожидаемую нагрузку тока.
Ключевые соображения при создании системы батареи 72 В
Хотя подключение шести батарей 12 В серия технически просто, существует несколько критических мер предосторожности для обеспечения безопасности, надежности и долгосрочной производительности.
Используйте одинаковые батареи
Все шесть батарей должны соответствовать напряжению, емкости (AH), химии, бренда и предпочтительно производственной партии. Различия во внутреннем сопротивлении или современном здоровье могут привести к несбалансированной зарядке и разрядке, что может привести к::
- Снижение продолжительности жизни системы
- Преждевременная деградация более слабых клеток
- Риск термического сбегала в системах на основе лития
Безопасная практика обработки
Аккумуляторная сборка включает в себя значительный риск, если не выполняется правильно. Всегда придерживайтесь следующих протоколов безопасности:
- Износить изолированные перчатки и защитные очки для защиты от удара и кислотного воздействия (особенно для батареи свинцовой кислоты)
- Избегайте искры и откройте пламя возле установки батареи
- Используйте правильные кабели и безопасные разъемы для безопасной обработки пикового тока
- Убедитесь, что терминалы чистые, плотные и без коррозии
Совместимость зарядного устройства
Зарядное устройство с рейтингом 72 В необходимо для эффективной и безопасной зарядки системы батареи. Более того:
- Профили с свинцовым кислотом требуют профилей постоянного тока/постоянного напряжения (CC/CV) и температурной компенсации
- Алгоритмы заряда литий-ион или LifePo₄ требуют литий-специфических алгоритмов заряда со строгими ограничениями напряжения и ограничениями тока
BMS для лития систем
При использовании литийных батарей, интеграция системы управления аккумуляторами (BMS) является обязательной. Качественный BMS гарантирует:
- Перегрузка, перегрузка и защита от перегрузки
- Балансировка клеток во время циклов заряда
- Мониторинг температуры и изоляция разломов
Пропуск BMS в настройках лития не только рискованно, но и может привести к необратимому повреждению или угрозе безопасности.
Реальные приложения 72 В батарейных систем
Конфигурация 72V широко используется в нескольких отраслях из -за его оптимального баланса между уровнем напряжения и сложностью системы.
- Электромобили (ebike, скутер, мотоцикл)
В большинстве высокопроизводительных электронных велосипедов и электрических скутеров используются пакеты 72 В 20AH или 72V 32AH, обеспечивая достаточное напряжение для мощных двигателей в период между 2000 Вт до 5000 Вт. Эта настройка обеспечивает быстрое ускорение, более длительный диапазон и лучшую эффективность на уклон.
- Гольф -тележки
Некоторые гольф -тележки используют батареи 4 × 12 В и компенсируют преобразователям усиления для достижения 72 В, но это вводит дополнительную сложность и потерю мощности. Подключение прямой серии 6 × 12 В, как правило, безопаснее, проще и более надежно.
- Промышленное оборудование и возобновляемое хранение
В настройках с высоким требованием, таких как солнечные системы вне сети, складская робототехника и системы резервного копирования, настройки 72 В минимизируют поток тока (по сравнению с 48 В или более низкими системами), уменьшая размер кабеля и резистивные потери, особенно критические для сбросов длительного продолжительности или удаленных установок.
Технические параметры и расчеты энергии
Диапазон напряжения
Хотя номинальное напряжение составляет 72 В, операция в реальном мире охватывает диапазон:
- Полностью заряженная система: 13,5 В × 6=81 V
- Отсечка разряда (защита низкого напряжения): 10,5 В × 6=63 V
Этот динамический диапазон должен учитываться при выборе контроллеров двигателей, инверторов и систем защиты заряда.
Энергетическая способность
Общее содержание энергии рассчитывается как:
Energy (wh)=напряжение (v) × емкость (ах)
Пример:
6 × 12 В 100AH батареи в серии → 72V 100AH = 7200 WH (7,2KWH)
Это полезная энергия (в зависимости от эффективности системы), которая может питать устройство 1000 Вт в течение приблизительно 7,2 часа в идеальных условиях.
Заключение
Чтобы построить систему батареи 72 В с помощью 12 В, вам нужно шесть батарей, подключенных последовательно. Эта конфигурация проста, но требует технической дисциплины для обеспечения единообразия батареи, правильной проводки и протоколов безопасности.
Помимо достижения 72V, пользователи также должны рассмотреть:
- Требуемая емкость (ах) для желаемого времени выполнения
- Ток нагрузки, чтобы выбрать соответствующие батареи с рейтингом разряда
- Химия батареи, баланс затрат, производительность и жизненный цикл
- Безопасность системы, особенно с литиевыми клетками
В высоковольтных системах незначительный надзор в проектировании или установке может значительно повлиять на производительность или безопасность. Для электрического транспорта или стационарного хранения, вдумчивое планирование и высококачественные компоненты не подлежат обсуждению.
Об авторе

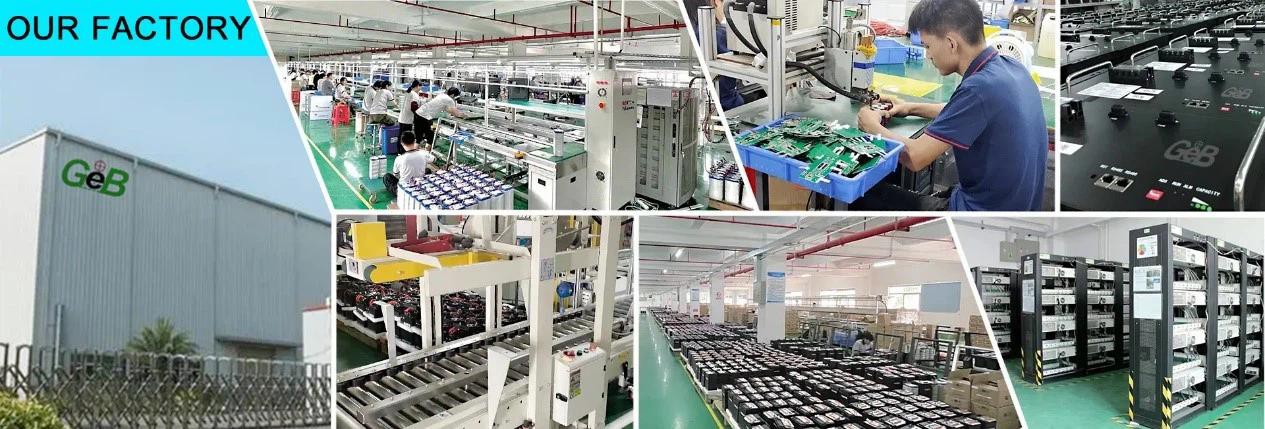

GEB является брендом General Electronics Technology Co., Ltd. GEB является ведущимПроизводитель литийных батарей EBIKEВ Китае сосредоточится на литиевых батареях для электрических велосипедов и предоставлении расширенных решений для батареи на велосипеде 72 В. Основанный в 2009 году и штаб -квартира в Шэньчжэне, GEB превратился в доверенный бренд в отрасли с более чем 180 сотрудниками, а годовой продажи составляют более 30 миллионов долларов.
