В растущей сфере электромобилей спрос на высокопроизводительные аккумуляторы для электрических велосипедов (E-bike) резко возрос из-за необходимости большего запаса хода, большей безопасности и большей эффективности. Литий-ионный (Li-ion) аккумулятор является одним из наиболее важных компонентов любого электронного велосипеда. Являясь ведущим производителемаккумуляторы для электрических велосипедов в КитаеВ этой статье рассматриваются базовый производственный процесс и соображения проектирования для создания надежных, высокопроизводительных литий-ионных аккумуляторов для электрических велосипедов.
Понимание основ работы литий-ионных аккумуляторов для электровелосипедов
Литий-ионные аккумуляторы являются основой электрических велосипедов, обеспечивая высокую плотность энергии, длительный срок службы и относительно легкий вес по сравнению с традиционными свинцово-кислотными аккумуляторами. Эти блоки обычно состоят из нескольких литиевых элементов, расположенных последовательно или параллельно, которые обеспечивают необходимое напряжение и мощность для эффективной работы двигателя велосипеда.
Конструкция аккумуляторной батареи должна обеспечивать совместимость с системой питания электровелосипеда, обеспечивая максимальный крутящий момент, ускорение и запас хода. Литий-железо-фосфат (LiFePO4) и оксид лития, никеля, марганца, кобальта (NMC) являются наиболее распространенными химическими веществами, используемыми в батареях для электровелосипедов, каждый из которых предлагает определенные преимущества с точки зрения стабильности, срока службы и плотности энергии.

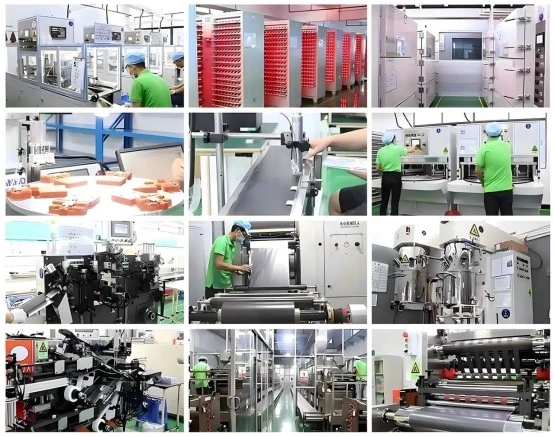

Процесс производства литий-ионной батареи для электронного велосипеда
Процесс производства литий-ионного аккумулятора для электровелосипедов сложен и включает в себя несколько ключевых этапов, обеспечивающих как производительность, так и безопасность.
Шаг 1: Выбор сырья и подготовка клеток
Производственный процесс начинается с тщательного выбора аккумуляторных элементов. В литий-ионных батареях для электровелосипедов обычно используются цилиндрические элементы (например, 18650 или 21700), призматические или пакетные элементы, каждый из которых выбирается в зависимости от желаемого применения. Производители поставляют элементы от надежных поставщиков, чтобы гарантировать качество и стабильность. Затем элементы сортируются по ключевым характеристикам, таким как напряжение и внутреннее сопротивление, чтобы обеспечить однородность и долговечность.
Шаг 2: Сборка аккумуляторной батареи
После того как ячейки подготовлены, начинается процесс сборки. Сюда входит подключение ячеек последовательно или параллельно, в зависимости от требуемого напряжения и мощности системы электровелосипеда. Например, в типичной батарее электровелосипеда напряжением 48 В могут использоваться последовательно соединенные элементы 13-14 (по 3,7 В каждая), тогда как для более крупных аккумуляторных блоков для высокопроизводительных электровелосипедов могут потребоваться дополнительные элементы.
Элементы помещены в защитный корпус, часто изготовленный из прочного АБС-пластика, обеспечивающего ударопрочность и защиту от коррозии. Этот корпус предназначен для защиты аккумулятора от внешних условий, таких как вода, пыль и экстремальные температуры.
Шаг 3. Интеграция системы управления батареями (BMS)
Важнейшим компонентом аккумуляторной батареи является система управления батареями (BMS). BMS контролирует состояние аккумуляторной батареи, регулируя циклы зарядки и разрядки, защищая элементы от перезарядки, чрезмерной разрядки и коротких замыканий. BMS также обеспечивает общую безопасность батареи, поддерживая терморегуляцию и баланс напряжения между элементами.
В высокопроизводительные системы электровелосипедов интегрированы передовые интеллектуальные решения BMS с протоколами связи CANBUS или UART для мониторинга производительности в режиме реального времени и обеспечения диагностики и оптимизации во время использования.
Шаг 4: Изоляция и меры безопасности
Аккумуляторный блок должен быть надлежащим образом изолирован для предотвращения коротких замыканий и обеспечения безопасности во время работы. Для защиты от выделения тепла добавляются теплоизоляционные материалы, а для обеспечения надежного соединения между элементами и двигателем используются высококачественная проводка и разъемы.
Конструкция упаковки также включает внутренние элементы безопасности, такие как предохранители и предохранительные клапаны, для защиты от таких рисков, как тепловой выход или внешнее физическое повреждение.
Рекомендации по проектированию аккумуляторной батареи для электронного велосипеда
При разработке литий-ионного аккумуляторного блока для электровелосипедов необходимо учитывать несколько ключевых факторов:
Требования к напряжению и мощности. Первым шагом в процессе проектирования является понимание требований к напряжению и мощности конкретной модели электронного велосипеда. Например, аккумуляторная батарея на 48 В обычно обеспечивает необходимую мощность для высокопроизводительных электронных велосипедов. Емкость, измеряемая в ампер-часах (Ач), определяет, как далеко электровелосипед может проехать без подзарядки, что является решающим фактором как для пассажиров, так и для любителей отдыха.
Форм-фактор батареи. Аккумуляторные батареи для электровелосипедов бывают разных форм-факторов, например, цилиндрические, призматические или пакетные. Каждый форм-фактор имеет уникальные преимущества. Цилиндрические элементы долговечны и экономичны, призматические элементы более компактны, а пакетные элементы легкие и гибкие и идеально подходят для компактных или нестандартных конструкций. Форм-фактор напрямую влияет на общую конструкцию аккумуляторной батареи, включая ее размер, форму и производительность.
Управление температурой. Литий-ионные аккумуляторы чувствительны к колебаниям температуры, а сильная жара или холод могут существенно повлиять на их производительность и срок службы. Конструкция аккумуляторной батареи должна включать эффективные решения по управлению температурным режимом для поддержания оптимальной рабочей температуры, особенно в регионах, где преобладают экстремальные погодные условия. Для управления рассеиванием тепла часто используются охлаждающие пластины или термопрокладки.
Долговечность и защита. Внешний корпус аккумуляторной батареи должен быть прочным и устойчивым к ударам, вибрациям и таким факторам окружающей среды, как вода и пыль. Многие производители выбирают АБС-пластик из-за баланса долговечности, стоимости и простоты изготовления. Кроме того, встроены защитные схемы и предохранители для предотвращения перегрузки по току, перезарядки и коротких замыканий, что повышает общую безопасность аккумулятора электровелосипеда.
Контроль качества и тестирование
Обеспечение качества и безопасности литий-ионных аккумуляторов для электровелосипедов имеет решающее значение. На каждом этапе производственного процесса применяются строгие меры контроля качества. Сюда входит проверка отдельных элементов на напряжение и сопротивление, обеспечение единообразия сборки и проверка правильности функционирования системы управления батареями (BMS).
Окончательное тестирование включает оценку производительности аккумулятора в различных условиях, включая циклы зарядки и разрядки, температурные испытания и тестирование емкости. Цель состоит в том, чтобы аккумуляторный блок соответствовал самым высоким стандартам производительности, надежности и безопасности.
Тенденции в производстве аккумуляторов для электровелосипедов
Индустрия аккумуляторов для электровелосипедов продолжает внедрять инновации, причем достижения направлены на повышение плотности энергии, снижение веса и повышение безопасности. Производители изучают новые химические составы аккумуляторов, такие как литий-железо-фосфат (LiFePO4), который обеспечивает превосходную термическую стабильность и более длительный срок службы. Кроме того, производители внедряют устойчивые методы, включая переработку аккумуляторов и энергоэффективные методы производства, чтобы снизить воздействие на окружающую среду.
Еще одна ключевая тенденция — развитие технологий быстрой зарядки, которые значительно сокращают время зарядки аккумулятора электровелосипеда. Поскольку спрос на электрические велосипеды растет, эти инновации будут играть решающую роль в улучшении общего опыта использования электронных велосипедов.
Заключение
Литий-ионный аккумулятор является важнейшим компонентом любого электронного велосипеда, а его конструкция и процесс производства имеют важное значение для создания высокопроизводительного, надежного и безопасного продукта. Понимая ключевые этапы производства аккумуляторов для электровелосипедов — от сортировки и сборки элементов до интеграции передовых систем управления аккумуляторами — производители могут производить аккумуляторы, которые будут питать электровелосипеды следующего поколения. Благодаря постоянному развитию аккумуляторных технологий будущее электронных велосипедов выглядит ярче, чем когда-либо.
